分流板结构有哪些要求?

文章出处:公司动态 责任编辑:东莞市东懋热流道科技有限公司 发表时间:2023-08-18

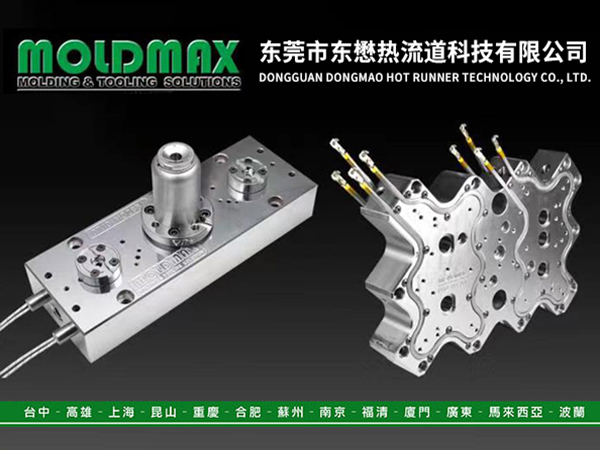

分流板又叫热流道分流板它是热流道系统的中心部件,它将主流道喷嘴传输来的塑料熔体经流道分送到各注射点喷嘴,分流板可以使模具的型腔均匀填充,塑料平衡流动,系统热量平衡。

分流板

设置在机筒前与模具的连接处用来支撑分流板前的过滤网。分流板与过滤网结合工作,其作用是把机筒中塑化的熔料旋动变为直线运行,同时阻止熔料中的杂质及未塑化料通过。
分流板的设置,使熔料流的背压增加,提高了原料的塑化质量,分流板外形结构。
通常多用45#、40Cr或2Cr13合金钢锻造毛坯,经车削加工后成型。
分流板上的孔直径一般为φ2-7mm,孔面积总和占分流板面积的30% - 70%;孔的分布可在不同直径的同心圆周上均匀分布,也可中间部位孔距大些,而向外逐渐孔距小些。
加工时要注意进料端面不应有料流阻力死角;孔径内表面要尽量光滑平整,以料流通畅,过滤网的使用层数一般为2-5 层,网的目数为40~120目,用不同目数的过滤网组合使用时,要把目数大的网放在中间,目数小的网靠在分流板上支撑目数大的网,以增加目数大网的工作强度。
